8層77G毫米波雷達基板

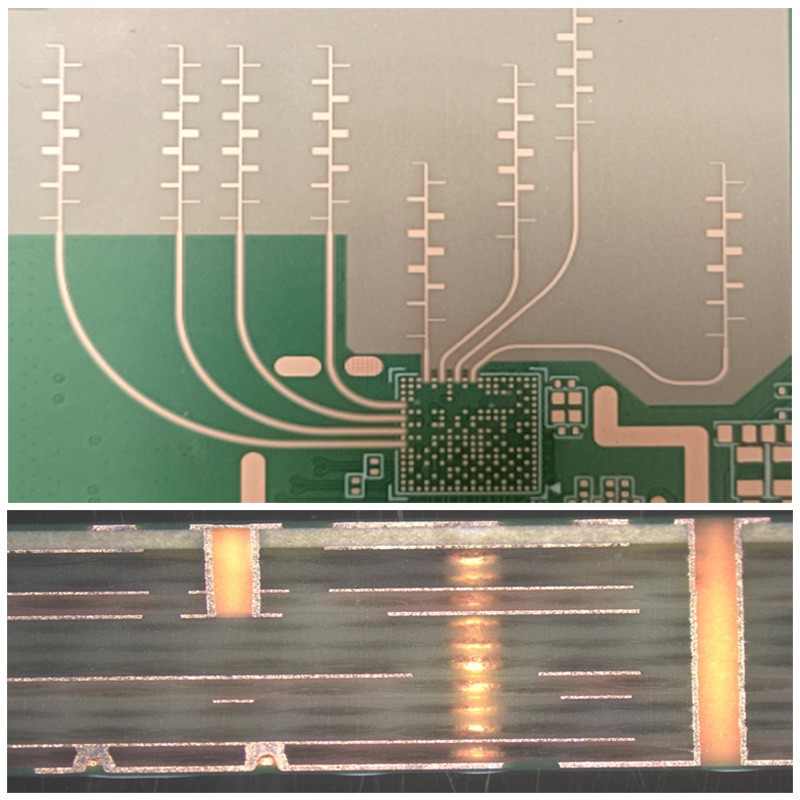

8層77GHz毫米波雷達基板 PCB
專為77GHz毫米波雷達應用設計，采用高頻、低損耗材料（如Rogers RO3003、RO4350B、Taconic等），結合精密8層多層疊構，有效支持高頻信號傳輸、低串?dāng)_與穩定阻抗控制。適用于智能汽車ADAS系統中的前向雷達、環視雷達、盲區監測、自動泊車等關鍵模塊。該P(yáng)CB具備優異的高頻性能、熱穩定性與制造一致性，是高可靠車載雷達系統的核心基礎平臺。
描述
產品特點：
- 層數（Layers）：8L
- 材料（Base Material）：H150+HN30X
- 板厚（Thickness）：1.6±0.16MM
- 表面處理（Surface Finish）：OSP
- 要求（request）：射頻線路直角：EA<30UM、陰角半徑<50 UM
- 射頻線路邊緣平直度Ld<=10UM（Right angle of RF Circuit: EA<30μm,Inner angle Radius<50μm Straightness of RF Circuit EdgeLd≤10μm）
應用領域：
車載品——77G毫米波雷達
技術能力：
|
項目 |
2025年 |
2026年 |
項目 |
2025年 |
2026年 |
|
最大板厚 |
6.5mm |
6.5mm |
最小內層孔線距 |
0.2mm |
0.18mm |
|
最小板厚 |
0.15mm |
0.10mm |
層間偏移 |
0.05mm |
0.035mm |
|
最小內層厚 |
0.040mm |
0.035mm |
圖形/阻焊精度 |
+/-0.05mm |
+/-0.035mm |
|
最大銅厚 |
17 OZ |
20 OZ |
阻抗控制精度 |
+/-5% |
+/-5% |
|
最小銅厚 |
1/4 OZ |
1/4 OZ |
加工尺寸 |
1240*720 mm |
1240*720 mm |
|
最高層數 |
90L |
100L |
產品尺寸 |
1210*690 mm |
1210*690 mm |
|
最小機械加工孔 |
0.15mm |
0.10mm |
孔間距離 |
0.30 mm |
0.25 mm |
|
鉆徑公差 |
+/-0.02mm |
+/-0.02mm |
板翹曲 |
0.5% |
0.35% |
|
孔位置公差 |
+/-0.05mm |
+/-0.05mm |
HDI激光鉆孔板 |
||
|
板厚/孔徑比 |
25 : 1 |
30：1 |
最小孔徑 |
0.075mm |
0.05mm |
|
線寬/線距（內層） |
0.035/0.035 mm |
0.025/0.025 mm |
最大深度 |
0.12mm |
0.15mm |
|
線寬/線距（外層） |
0.035/0.035 mm |
0.025/0.025 mm |
最小深度 |
0.05mm |
0.03mm |
|
線路寬度公差 |
+/-0.01mm |
+/-0.01mm |
層結構 |
5+N+5 |
任意層互聯 |
|
最小焊盤（內層） |
Drill+0.15mm |
Drill+0.12mm |
鉆孔焊盤徑 |
孔徑+0.175mm |
孔徑+0.15mm |
|
最小焊盤（外層） |
Drill+0.15mm |
Drill+0.12mm |
鉆孔底層焊盤徑 |
孔徑+0.175mm |
孔徑+0.15mm |
